Дальномерная сетка Mil-Dot, принцип работы

Этот тип сетки пришел к нам из снайперского оружия и стал необыкновенно популярным, ведь удобства его очевидны: зная размеры объекта можно быстро определить расстояние до него, кроме того, можно вносить поправки как по вертикали, так и по горизонтали, не крутя барабанчики поправок прицела, а на экстремальных дистанциях оставляет возможность осуществлять дополнительную корректировку.

Аббревиатура Mil-Dot происходит от Milliradian Dot (точка миллирадиан). Отсюда и название единицы измерения - Мил, Милы, сокращенное от "миллирадиан".

1 миллирадиан = 1 тысячная дистанции = 3,4377 MOA (Minute of angle или угловая минута = 2.9 см на 100 м)

Определение дистанции с помощью Mil-Dot основы:

• Оцените размер объекта, по которому Вы будете определять дистанцию.
• Измерьте объект в милах с помощью сетки MilDot.
• По формуле вычислите дистанцию в метрах до объекта

Формула расчета:

Ширина или высота объекта (в метрах) x 1004
---------------------------------------------- = Дистанция (в метрах)
Ширина или высота объекта (в милах)

или

Ширина или высота объекта (в сантиметрах) x 10
------------------------------------------------- = Дистанция (в метрах)
Ширина или высота объекта (в милах)

Например:
40 см x 10 / 2 мила = 200 метров
или
1.2 м х 1004 / 2 = 602,4 м

Введение поправок по сетке Mil-Dot

Пересчитаем значения сетки Mil-Dot в MOA, то есть переведем миллирадианы в угловые минуты.

Пользуемся формулой 1 миллирадиан = 3,4377 MOA.

Получится вот такая картинка:

Пример №1:

Имеем боеприпас калибра .223Rem от Тульского завода.

И имеем таблицу вертикальных поправок в MOA этого боеприпаса.

Вертикальные поправки в MOA:

После пересчета для сетки Mil-Dot, мы получаем, например для оружия, пристрелянного на 100 метров такую картинку:

Для оружия, пристрелянного на 200 м:

Определение дистанции

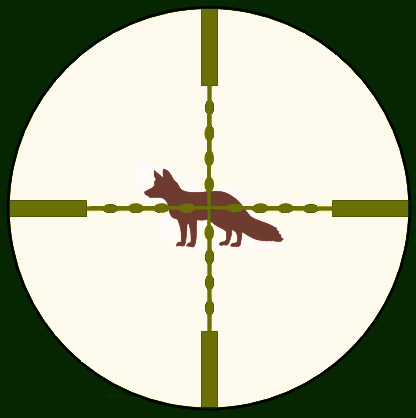

Берем в качестве цели лисицу

Определение дистанции по лисице
Высота ее туловища обычно 25 см. Измеряем лисицу. Ее угловой размер 1 Мил.
Вычисляем дистанцию: (0.25 м x 1000)/ 1 Мил = 250 метров.
Определяем вертикальную поправку
Имеем боеприпас калибра .223Rem Тульского завода.
Относительное снижение траектории, см

Для дистанции 250 мы видим снижение траектории равное -27,8 см.

Поправка в Милах: (0.27,8 м x 1000)/250 метров = 1,112 Мила

Высчитываем точку прицеливания

Получается, что с небольшой погрешностью можно брать точку прицеливания, отстояющую от центра на 1.125 Mil

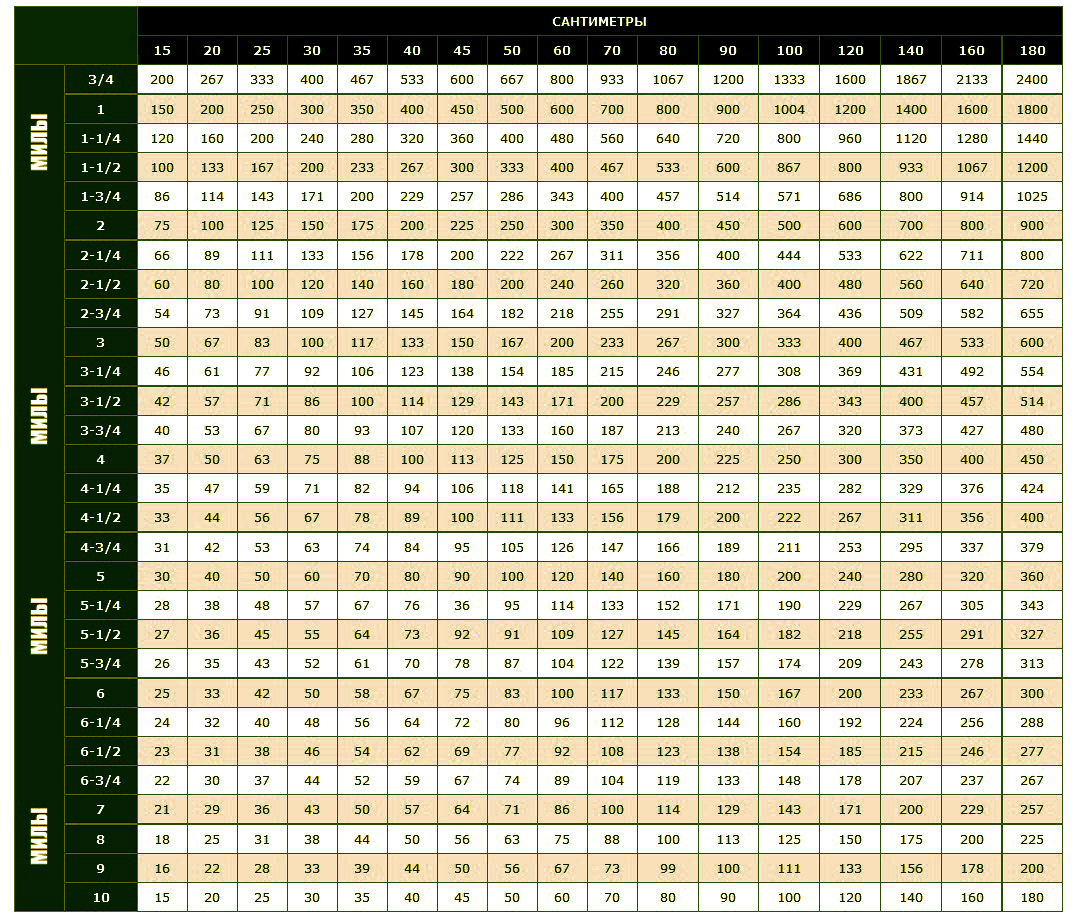

Таблица для быстрой работы с Mil-Dot
Использование таблицы осуществляется следующим образом:

• Оцените размер объекта, по которой Вы будете определять дистанцию.
• Найдите соответствующий столбец в таблице.
• Измерьте объект в милах с помощью сетки Mil-Dot.
• Найдите соответствующую строку в таблице.
• Двигаясь по строке до пересечения с выбранным ранее столбцом, найдите число,
• дающее дистанцию в метрах до объекта.
